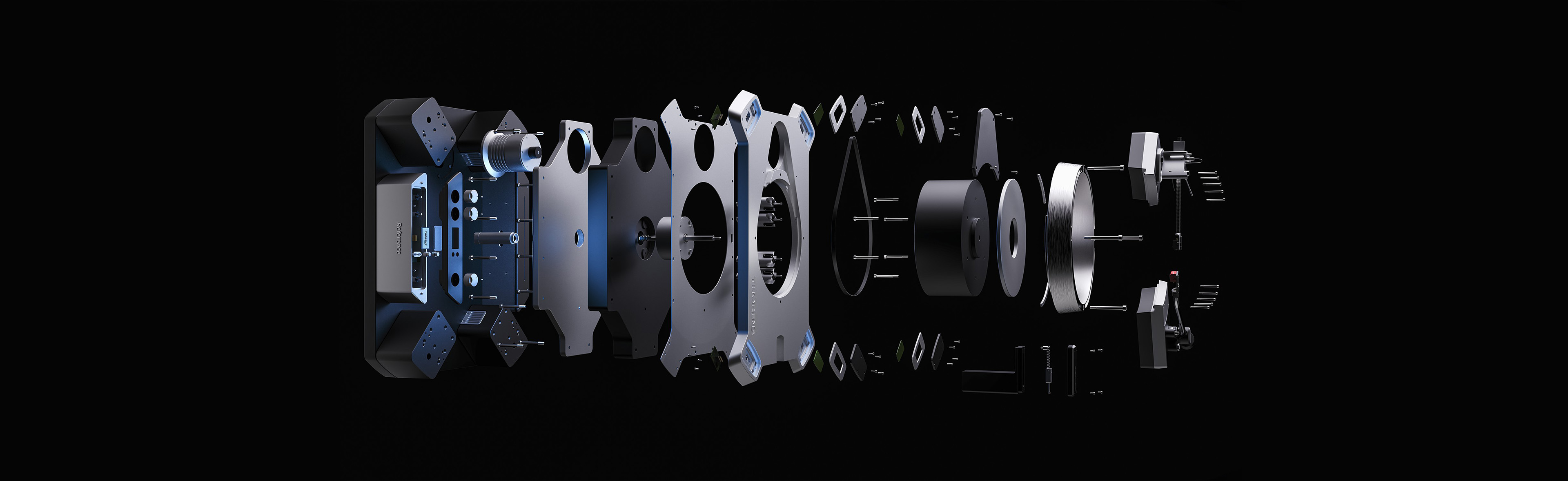

Explosionszeichnung: alle Bauteile auf einen Blick

Explosionszeichnung in 3D – von der technischen Dokumentation bis zum fotorealistischen Marketing-Render

Eine Explosionszeichnung – auch Explosionsdarstellung oder Sprengzeichnung genannt – zeigt ein Produkt mit seinen Einzelteilen entlang der Montageachsen auseinandergezogen. Der gesamte innere Aufbau wird auf einen Blick sichtbar, ohne dass das Produkt physisch zerlegt werden muss. Ob als technische Zeichnung für die Dokumentation, als Ersatzteil-Diagramm oder als fotorealistischer Render fürs Marketing: In diesem Beitrag zeigen wir, was eine Explosionszeichnung leistet, warum ein einfaches Foto dafür kaum in Frage kommt – und warum sie heute fast immer in 3D entsteht.

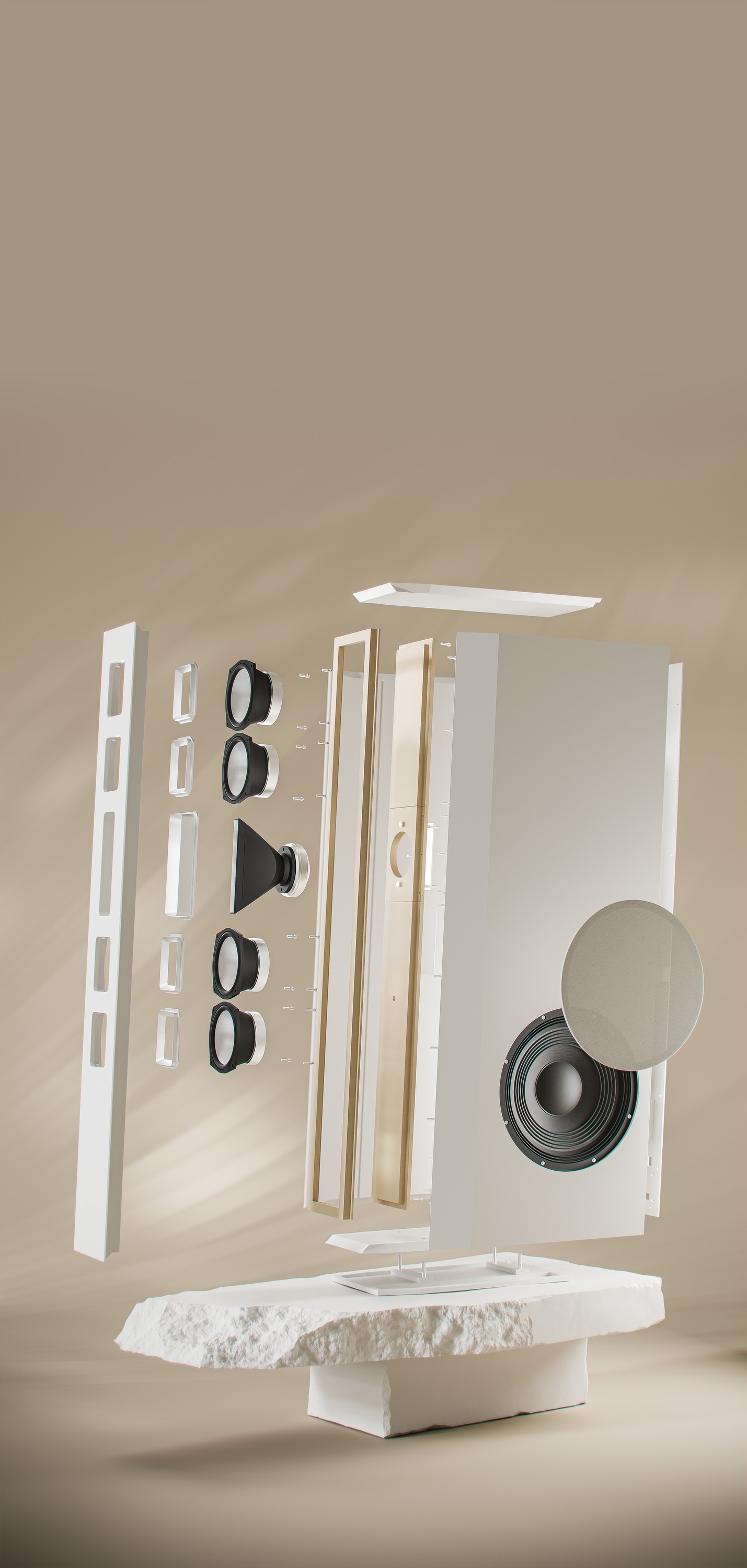

/ 01 Was ist eine Explosionszeichnung?

Eine Explosionszeichnung zieht alle Bauteile eines Produkts entlang ihrer Montageachsen auseinander – der innere Aufbau wird sichtbar, ohne das Produkt zu zerlegen.

Eine Explosionszeichnung ist eine Darstellung, in der die Einzelteile eines Produkts entlang ihrer realen Montageachsen auseinandergezogen sind. Jede Komponente schwebt an ihrer logischen Position – so lässt sich auf einen Blick ablesen, aus welchen Teilen ein Produkt besteht und in welcher Reihenfolge es zusammengesetzt wird. Man spricht auch von Explosionsdarstellung, Explosionsansicht oder Sprengzeichnung; alle Begriffe meinen dasselbe Prinzip.

Der große Vorteil: Die Zusammenhänge werden verständlich, ohne dass ein reales Exemplar physisch zerlegt werden muss. Genau deshalb sind Explosionszeichnungen aus zwei Welten nicht wegzudenken – der technischen Dokumentation (Montage- und Bedienungsanleitungen, Ersatzteilkataloge, Unterlagen für Behörden) und dem Marketing, wo sie die Ingenieurskunst hinter einem Produkt sichtbar machen.

Kurz gesagt:

  • Alle Einzelteile entlang der Montageachsen auseinandergezogen
  • Innerer Aufbau und Montagereihenfolge auf einen Blick lesbar
  • Kein physisches Zerlegen des Produkts nötig
  • Synonyme: Explosionsdarstellung, Explosionsansicht, Sprengzeichnung
Was ist eine <b>Explosionszeichnung</b>?

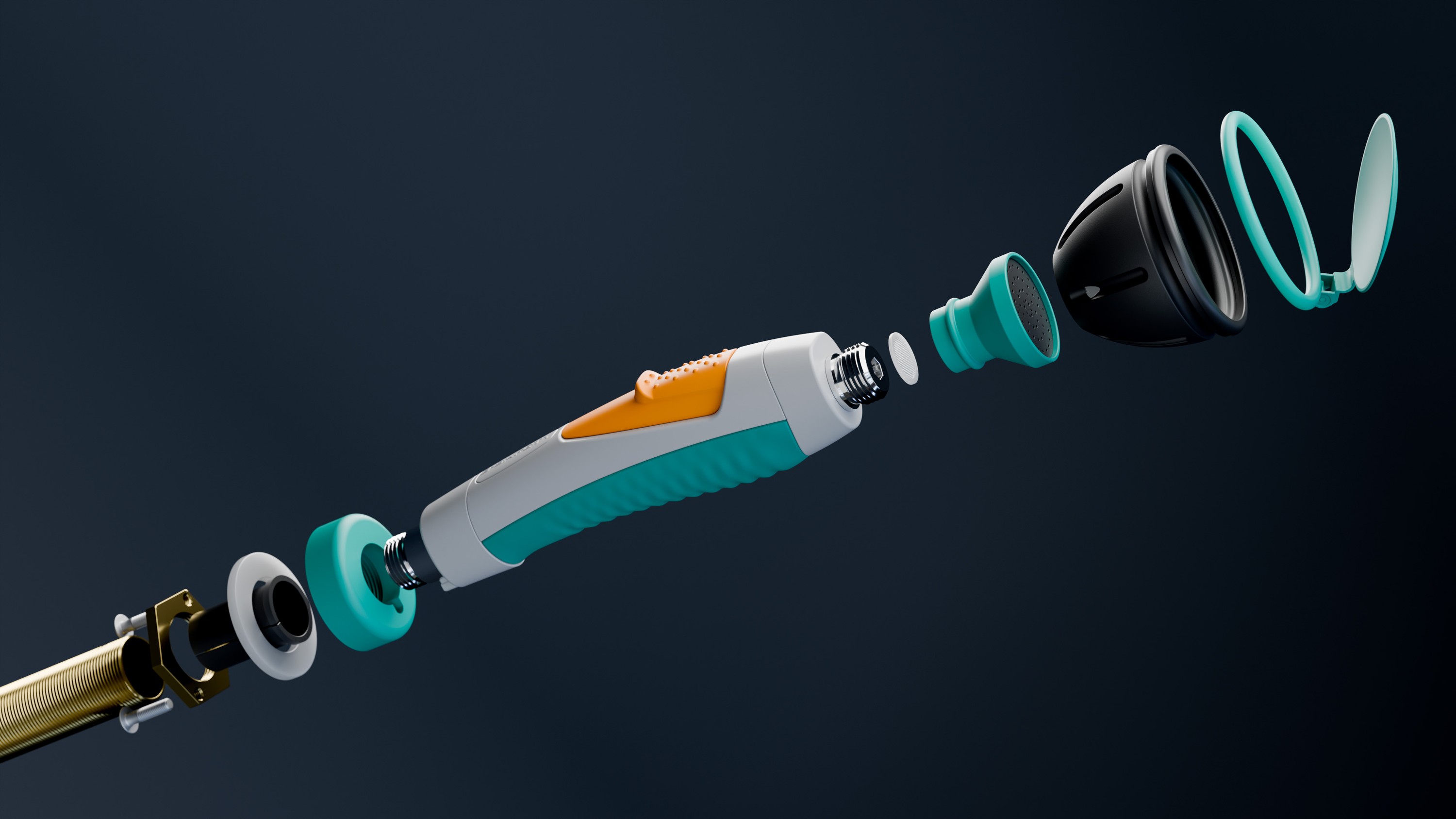

/ 02 Warum ein Foto kaum funktioniert

Eine echte Explosionsdarstellung zu fotografieren, ist in der Praxis fast unmöglich – aus mehreren Gründen gleichzeitig.

Auf den ersten Blick klingt es einfach: Produkt zerlegen, Teile auslegen, abfotografieren. In der Praxis scheitert das fast immer. Zunächst braucht man ein reales Produkt – und das lässt sich längst nicht immer zerstörungsfrei in seine Einzelteile zerlegen. Verklebte, verpresste oder verlötete Komponenten sind nach dem Öffnen unbrauchbar.

Selbst wenn sich alles zerlegen ließe, beginnt hier erst die eigentliche Schwierigkeit: Dutzende oder Hunderte Teile müssten frei schwebend, exakt entlang ihrer Montageachsen und perspektivisch korrekt im Raum gehalten werden. Jedes Bauteil bräuchte eine unsichtbare Halterung, eine saubere Ausleuchtung ohne störende Schatten und Reflexe – und das alles in einer einzigen, stimmigen Perspektive. Kleinteile wie Schrauben, Dichtungen oder Kabel machen das endgültig unmöglich.

Das Ergebnis: Ein Foto einer echten Explosionsdarstellung ist mit vertretbarem Aufwand praktisch nicht realisierbar. Genau deshalb wurden solche Darstellungen traditionell gezeichnet – und werden heute in 3D erstellt.

Warum ein <b>Foto </b>kaum funktioniert

/ 03 Früher gezeichnet, heute in 3D

Klassische Explosionszeichnungen entstanden am Reißbrett – aufwändig und starr. In 3D wird aus derselben Datenbasis jede beliebige Variante möglich.

Über Jahrzehnte wurden Explosionszeichnungen von Hand konstruiert oder gezeichnet. Das ist enorm aufwändig und zeitintensiv – und vor allem unflexibel: Ist eine Zeichnung einmal fertig, bedeutet schon eine kleine Änderung an der Perspektive, an einem Bauteil oder an der Anordnung häufig, dass große Teile neu gezeichnet werden müssen.

Die 3D-Visualisierung dreht dieses Verhältnis um. Als Ausgangspunkt genügt in der Regel ein vorhandenes CAD-Modell. Liegen keine CAD-Daten vor, lässt sich das Produkt im Notfall auch von Grund auf neu modellieren – nach technischen Zeichnungen, Fotos mit Maßangaben oder Referenzmustern. Steht das 3D-Modell einmal, sind beliebige Varianten mit vergleichsweise geringem Aufwand möglich:

  • neue Perspektiven, Kamerawinkel und Detailausschnitte
  • technische Schwarz-Weiß-Ansicht oder fotorealistischer Render aus denselben Daten
  • einzelne Baugruppen isoliert hervorheben
  • Positionsnummern, Beschriftungen und Legenden ergänzen oder ändern
  • Standbild oder Animation – ohne von vorn zu beginnen

Statt bei jeder Anpassung neu anzufangen, wird das Modell einmal sauber aufgebaut und danach beliebig oft weiterverwendet. Das spart Zeit, senkt Kosten und hält die gesamte Dokumentation über Produktänderungen hinweg konsistent.

/ 04 Fünf Einsatzarten von Explosionszeichnungen

Von der nüchternen technischen Zeichnung bis zum filmreifen Marketing-Video – Explosionsdarstellungen decken ein breites Spektrum ab.

Explosionszeichnung ist nicht gleich Explosionszeichnung. Je nach Ziel unterscheiden sich Stil, Detailgrad und Format deutlich. In der Praxis lassen sich fünf typische Einsatzarten unterscheiden:

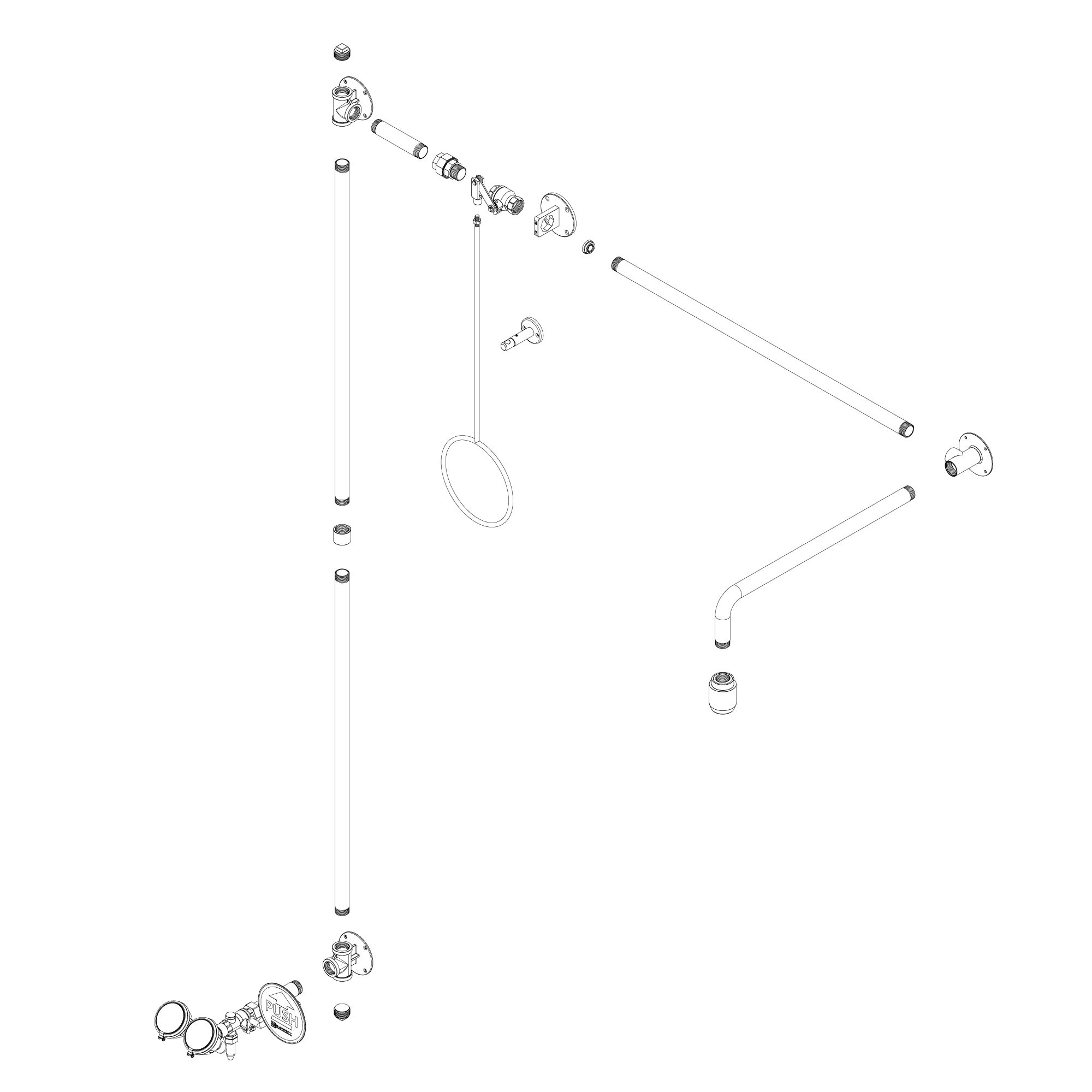

Technische Zeichnung für die Dokumentation

Klare, reduzierte Darstellungen für Montage- und Bedienungsanleitungen, technische Unterlagen oder Begleitdokumente – auch für Behörden und Zulassungsstellen. Hier zählen Eindeutigkeit und Normkonformität, nicht die Optik.

<b>Technische </b>Zeichnung für die <b>Dokumentation</b>

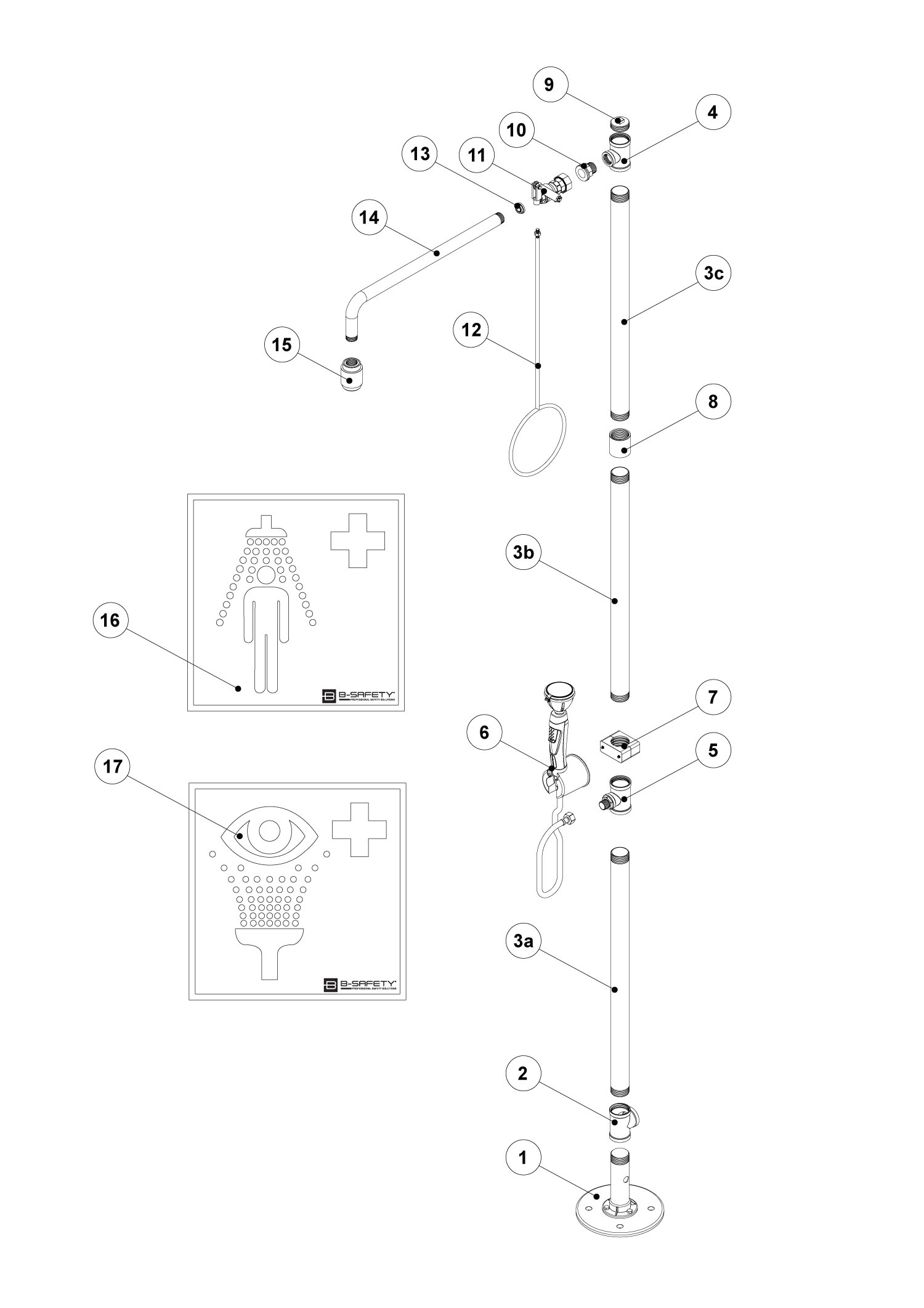

Ersatzteil-Diagramme

Explosionszeichnungen mit durchnummerierten Positionen, die sich direkt einer Teileliste zuordnen lassen. Kunden und Servicetechniker erkennen jedes Bauteil eindeutig und können es passgenau nachbestellen – die Grundlage jedes guten Ersatzteilkatalogs.

<b>Ersatzteil-Diagramme</b>

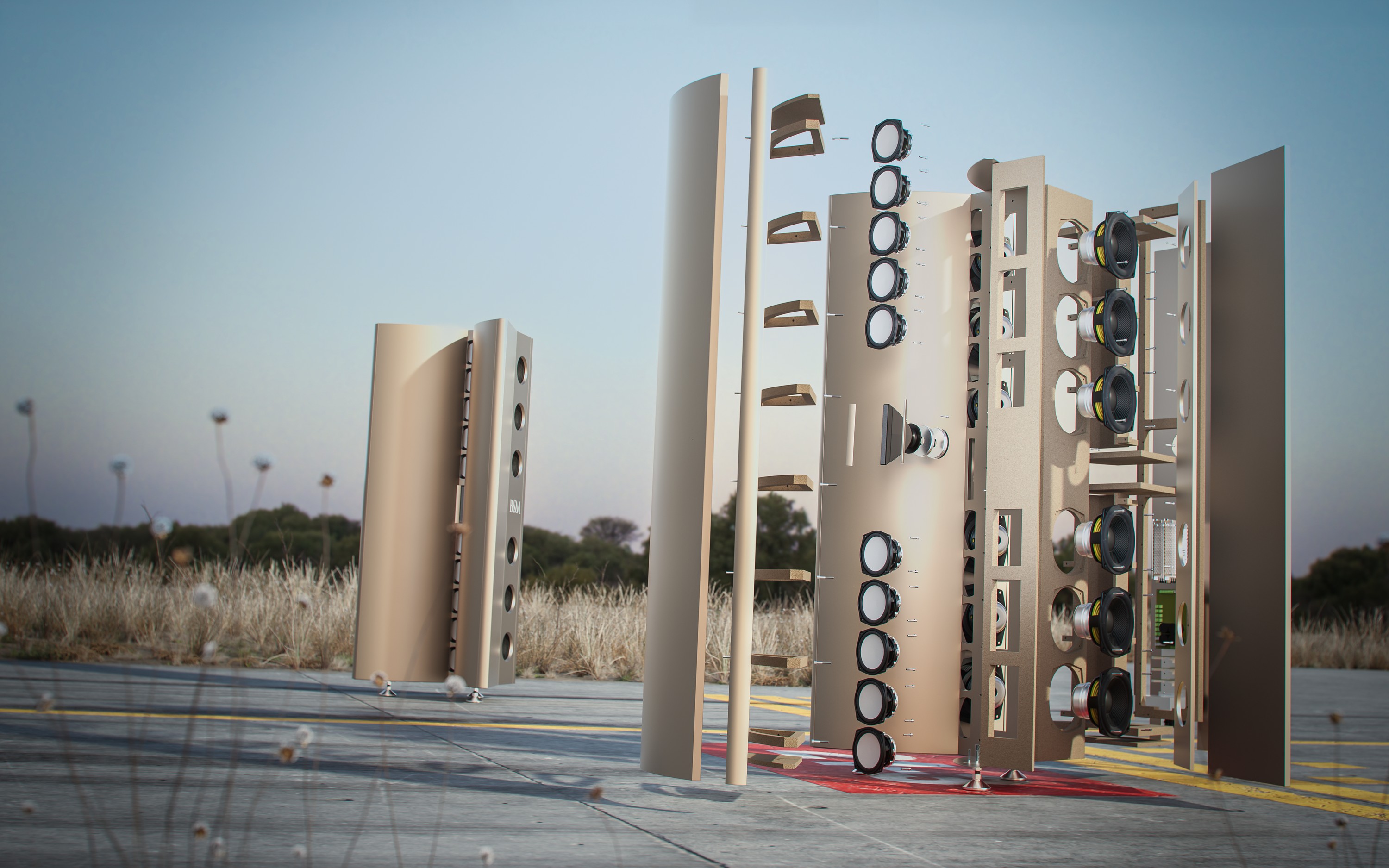

Fotorealistische Explosionsdarstellung fürs Marketing

Hochwertige, fotorealistische Renderings, die die innere Komplexität eines Produkts sichtbar machen. Sie zeigen auf einen Blick, wie viel Technik und Sorgfalt in einem Produkt stecken – ein starkes Argument, um Kunden von der Qualität zu überzeugen.

<b>Fotorealistische Explosionsdarstellung </b>fürs Marketing

Demonstration von Technologie und Funktion

Hier geht es nicht nur darum, wie ein Bauteil aussieht, sondern wie es funktioniert. Einzelne Technologiebausteine oder Baugruppen werden gezielt hervorgehoben und – gerade in 3D – in ihrer Funktionsweise erklärt.

Explosions-Animation und -Video

Die bewegte Variante: Das Produkt zerlegt sich vor der Kamera in seine Einzelteile und setzt sich wieder zusammen – technisch präzise oder fotorealistisch inszeniert. Solche Sequenzen sind ideal für Websites, Messen, Produktlaunches und Social Media.

/ 05 Wann sich eine Explosionszeichnung lohnt

Eine Explosionszeichnung ist immer dann die richtige Wahl, wenn der innere Aufbau eines Produkts verständlich gemacht werden soll – ob für die Technik oder fürs Marketing. Weil moderne Explosionsdarstellungen aus einem 3D-Modell entstehen, lassen sich technische und werbliche Varianten aus derselben Datenbasis ableiten.

Typische Einsatzbereiche:

  • Montage- & Bedienungsanleitungen, technische Dokumentation
  • Ersatzteilkataloge mit eindeutigen Positionsnummern
  • Unterlagen für Behörden, Zulassung & Zertifizierung
  • Produkt- & Technikkommunikation im Marketing
  • Website, E-Commerce & Produktkataloge
  • Messeauftritte, Broschüren & Präsentationen
  • Erklär-Animationen & Produktvideos für Social Media

Sie haben ein Produkt, dessen Aufbau Sie klar und überzeugend zeigen möchten? Ob technische Zeichnung, Ersatzteil-Diagramm oder fotorealistischer Render – aus Ihren CAD-Daten oder von Grund auf neu modelliert entsteht die passende Explosionszeichnung. Sprechen Sie uns an – wir beraten Sie gern.
