Komplette technische Produktdokumentation – CAD, Datenblätter & Explosionszeichnungen

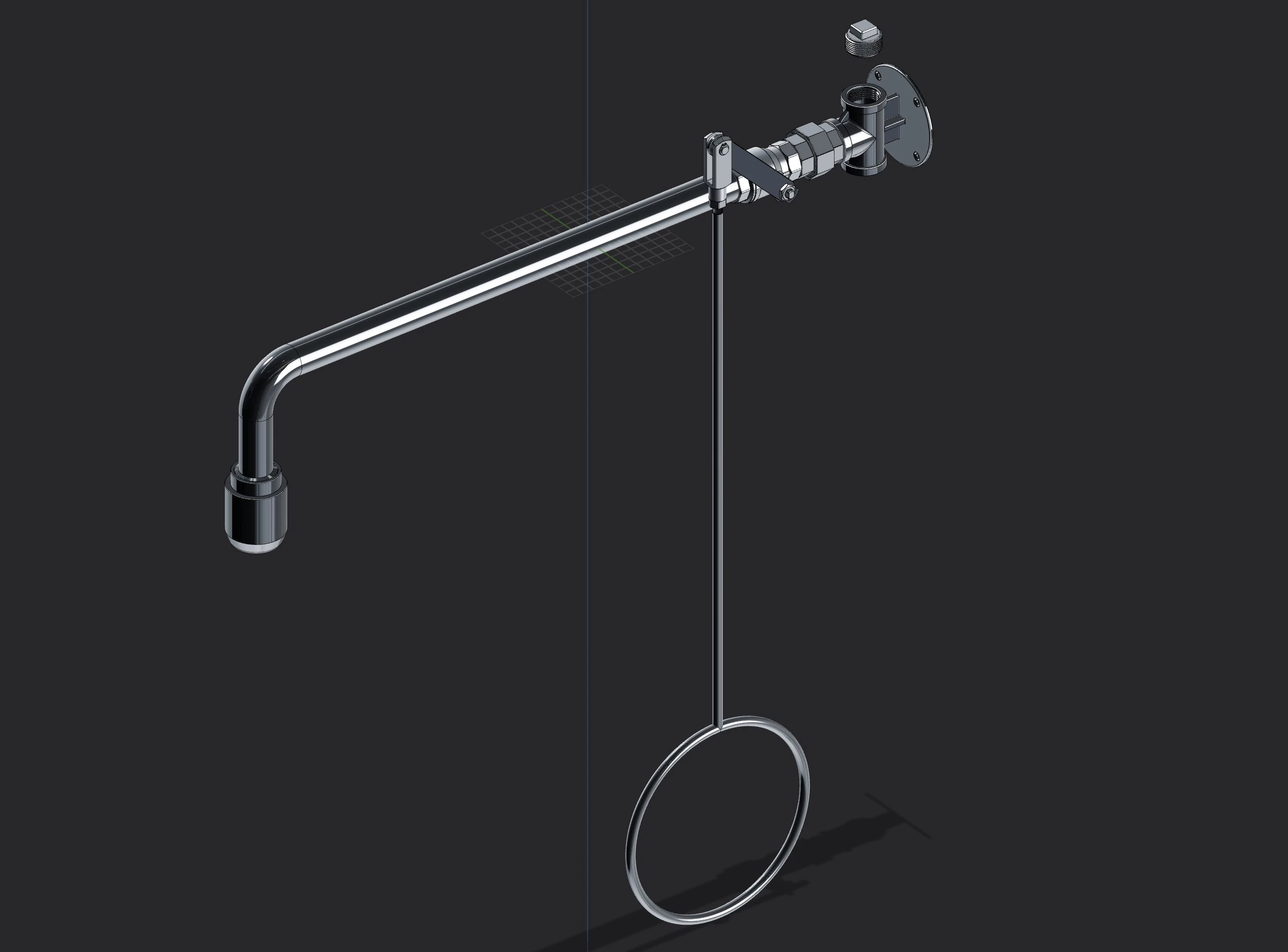

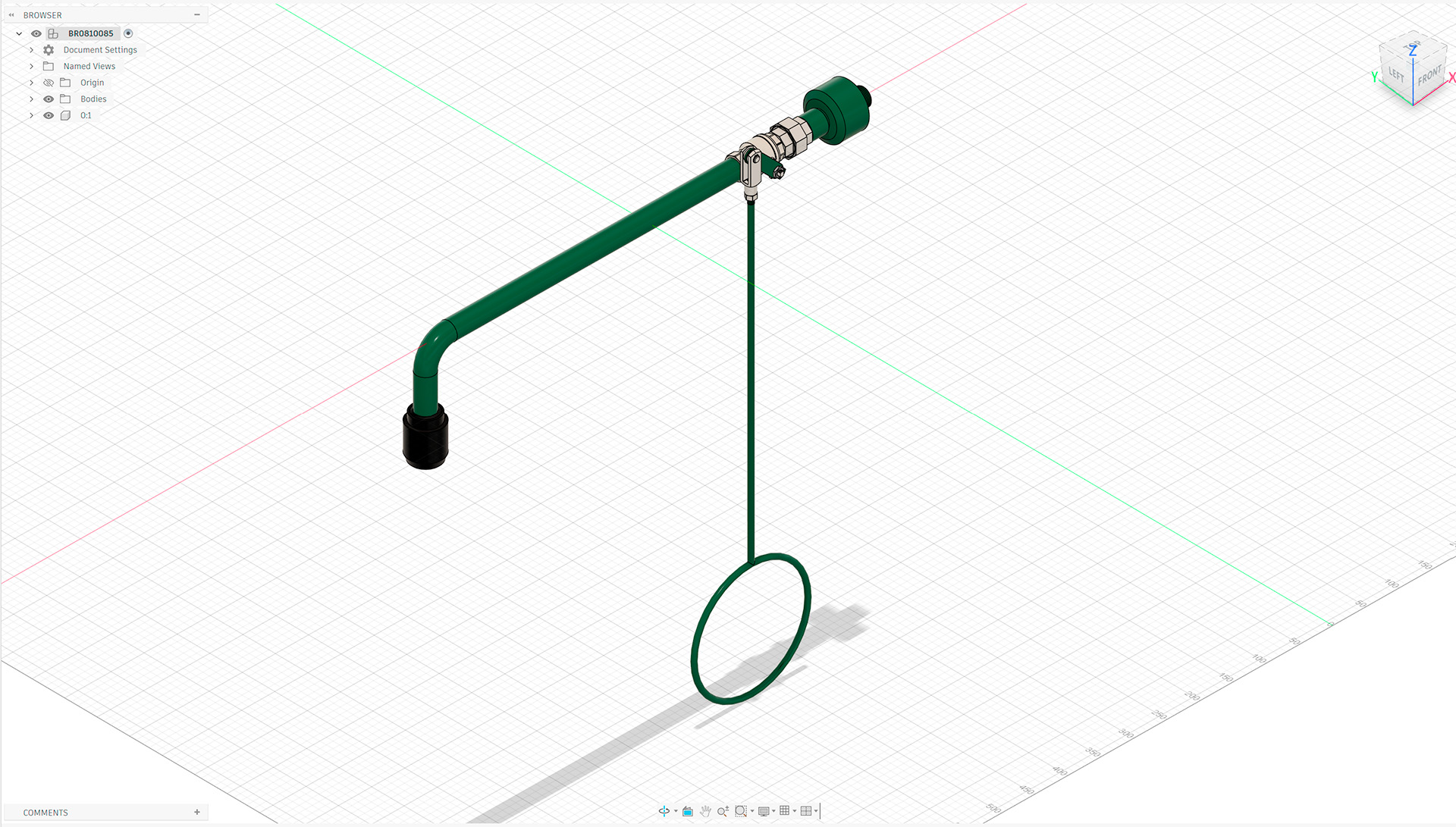

/ 02 Vom Fragment zum vollständigen CAD-Modell

Vorhandene CAD-Teile werden bereinigt, fehlende Bauteile nach Foto und Zeichnung neu modelliert – bis das komplette Produkt maßhaltig im 3D-Raum steht.

Der erste und wichtigste Schritt ist die Rekonstruktion des vollständigen Produkts als CAD-Modell. Vorhandene CAD-Bauteile werden übernommen, bereinigt und in die Baugruppe eingepasst. Teile, die nur als technische Zeichnung vorliegen, werden anhand ihrer Maße exakt nachgebaut. Komponenten, für die es lediglich Fotos gibt, werden nach Referenz und realen Abmessungen fotorealistisch neu modelliert.

Alle Einzelteile werden anschließend zu einer vollständigen, maßhaltigen Baugruppe zusammengeführt – dem digitalen Zwilling des realen Produkts. Dieses Master-Modell ist die gemeinsame Quelle für alles, was folgt: Renderings, Zeichnungen, Datenblätter, Explosionszeichnungen und CAD-Exporte entstehen aus derselben Datenbasis. Genau das garantiert, dass jede Darstellung – vom Katalogbild bis zur Maßzeichnung – exakt zueinander passt.

Aufbau des Master-Modells:

1. Vorhandenes CAD – Übernahme, Bereinigung & Einpassung
2. Zeichnungsbasierte Teile – maßgenauer Nachbau nach technischer Zeichnung
3. Fotobasierte Teile – Neu-Modellierung nach Foto & realen Maßen
4. Assembly – Zusammenführung zur vollständigen, maßhaltigen Baugruppe
5. Materialien – Materialzuweisung je nach Ausführung (Ausführungsvarianten)

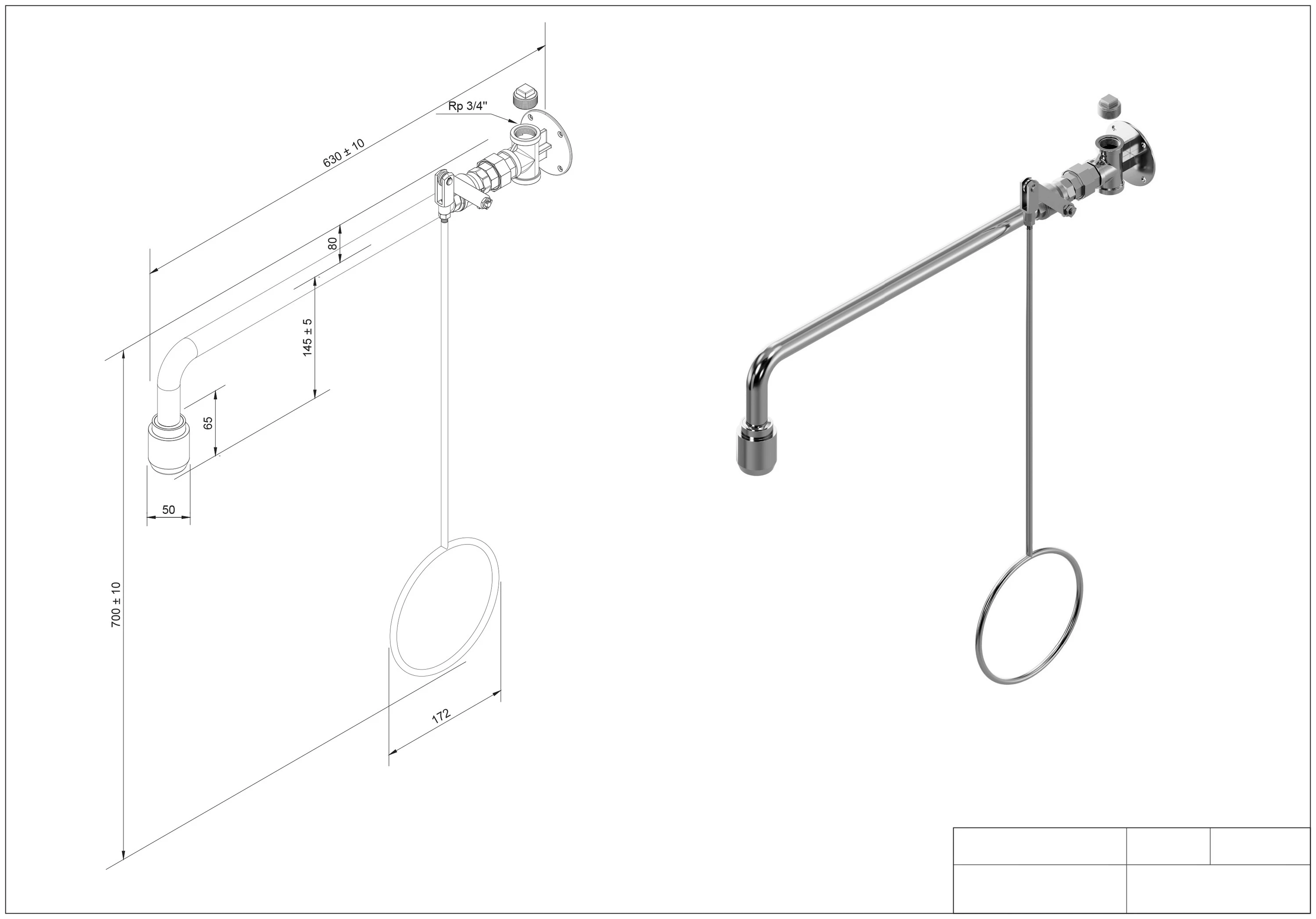

/ 03 Renderings und Zeichnungen in derselben Projektion

Fotorealistischer technischer Render und maßhaltige Zeichnung entstehen aus identischen ISO-Ansichten – konsistent bis ins Detail und zusammengeführt zum fertigen Datenblatt.

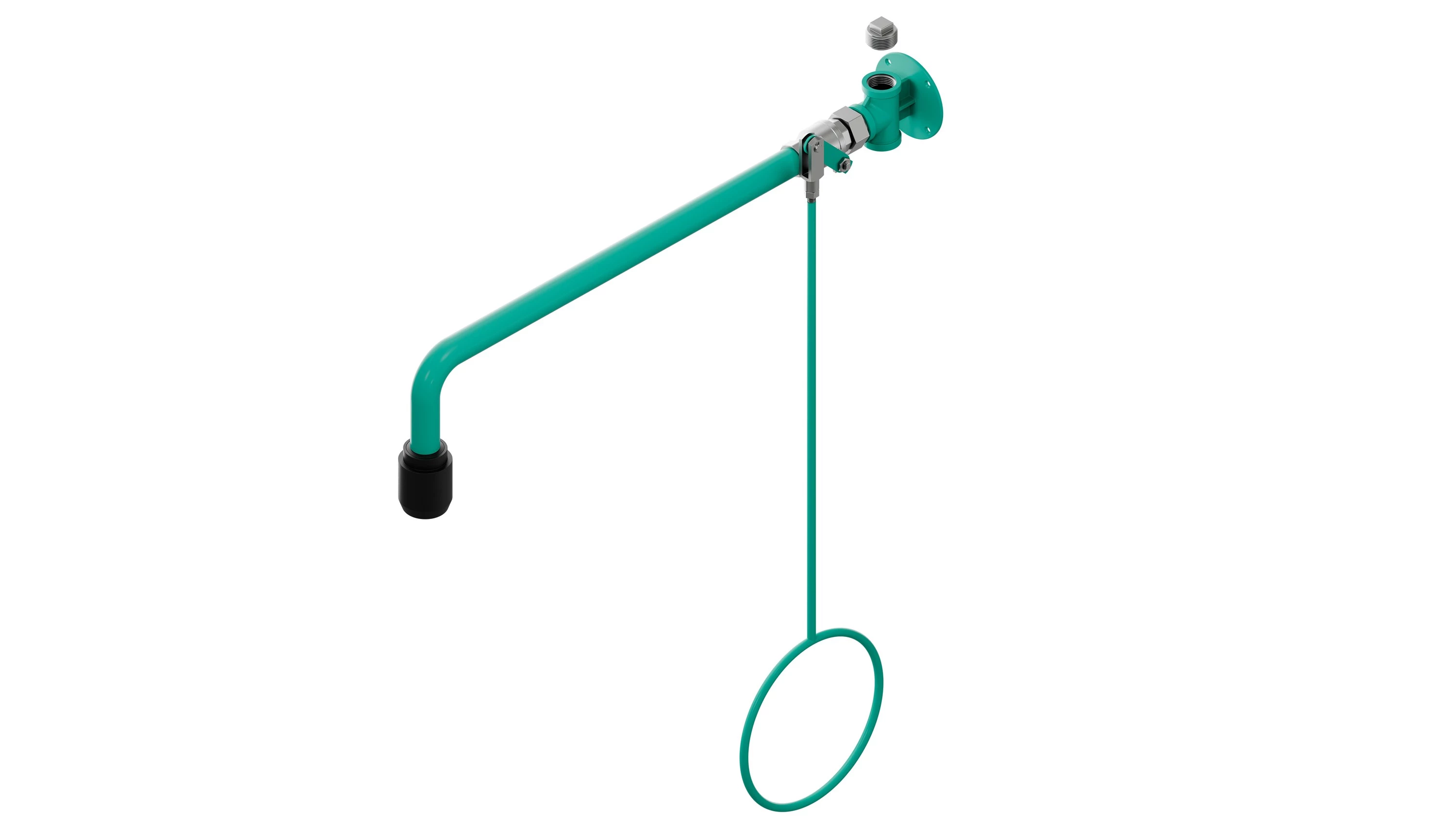

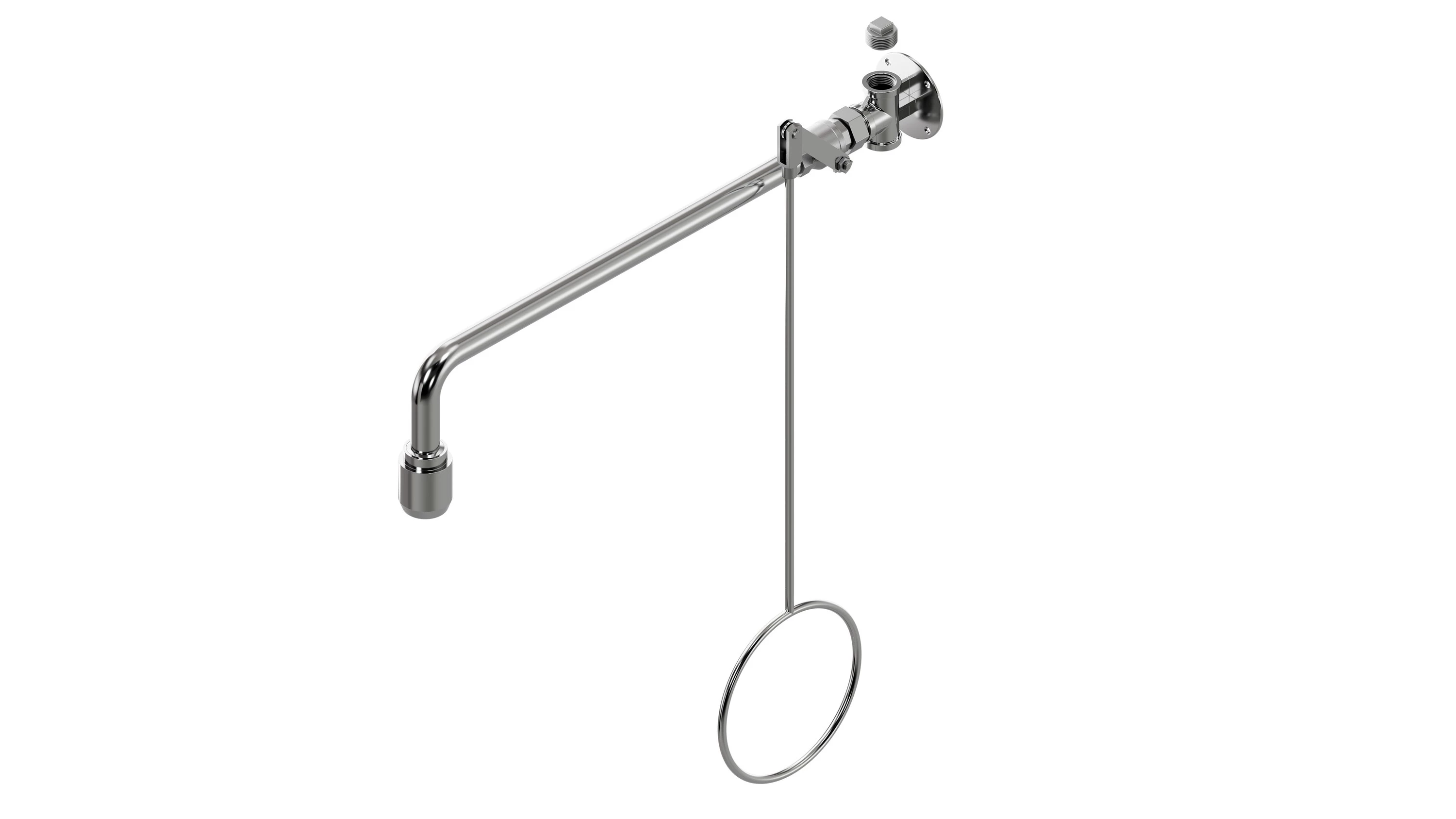

Aus dem Master-Modell entstehen zunächst fotorealistische technische Renderings in den jeweiligen Materialausführungen und in klar definierten ISO-Projektionen. In exakt derselben Projektion – und damit perfekt deckungsgleich – wird anschließend die maßhaltige technische Zeichnung (Maßschema mit Bemaßung) abgeleitet. Render und Zeichnung zeigen dasselbe Produkt aus demselben Blickwinkel; die Bemaßung passt eindeutig zur Darstellung.

Diese Maßzeichnungen sind sowohl für Behörden und öffentliche Stellen als auch für Kunden ausgelegt und erfüllen den Anspruch prüffähiger technischer Unterlagen. Render und Schema werden schließlich zu einem fertigen Datenblatt als PDF zusammengeführt – Produktbild, Maßschema und technische Angaben in einem sauber gesetzten, konsistenten Dokument.

Ergebnis je Produkt:

• Technischer Render in ISO-Projektion, je Materialausführung
• Maßhaltige technische Zeichnung in identischer Projektion
• Fertiges Datenblatt (PDF) – Render, Maßschema & technische Daten vereint
• Durchgängig konsistente Bildsprache über alle Dokumente hinweg

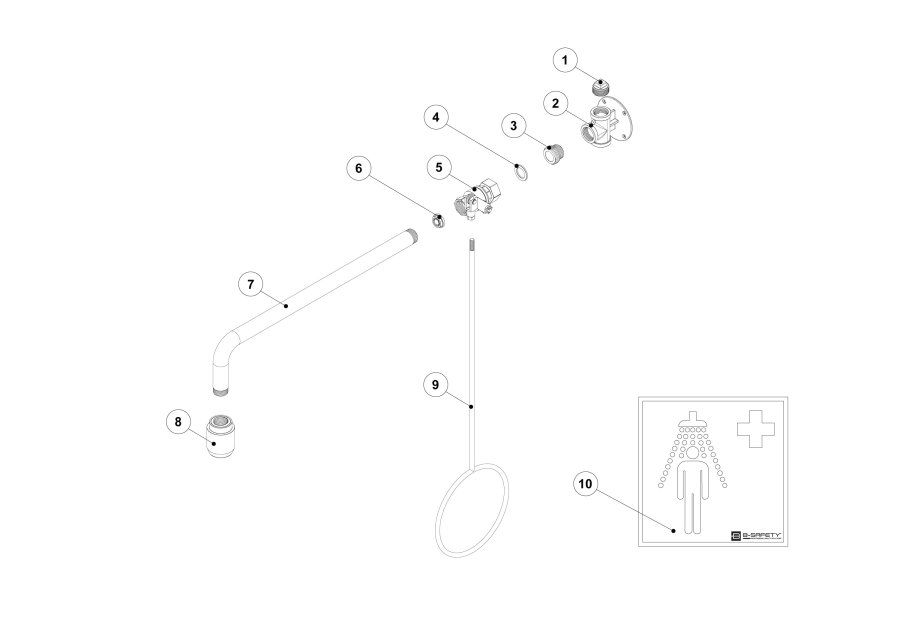

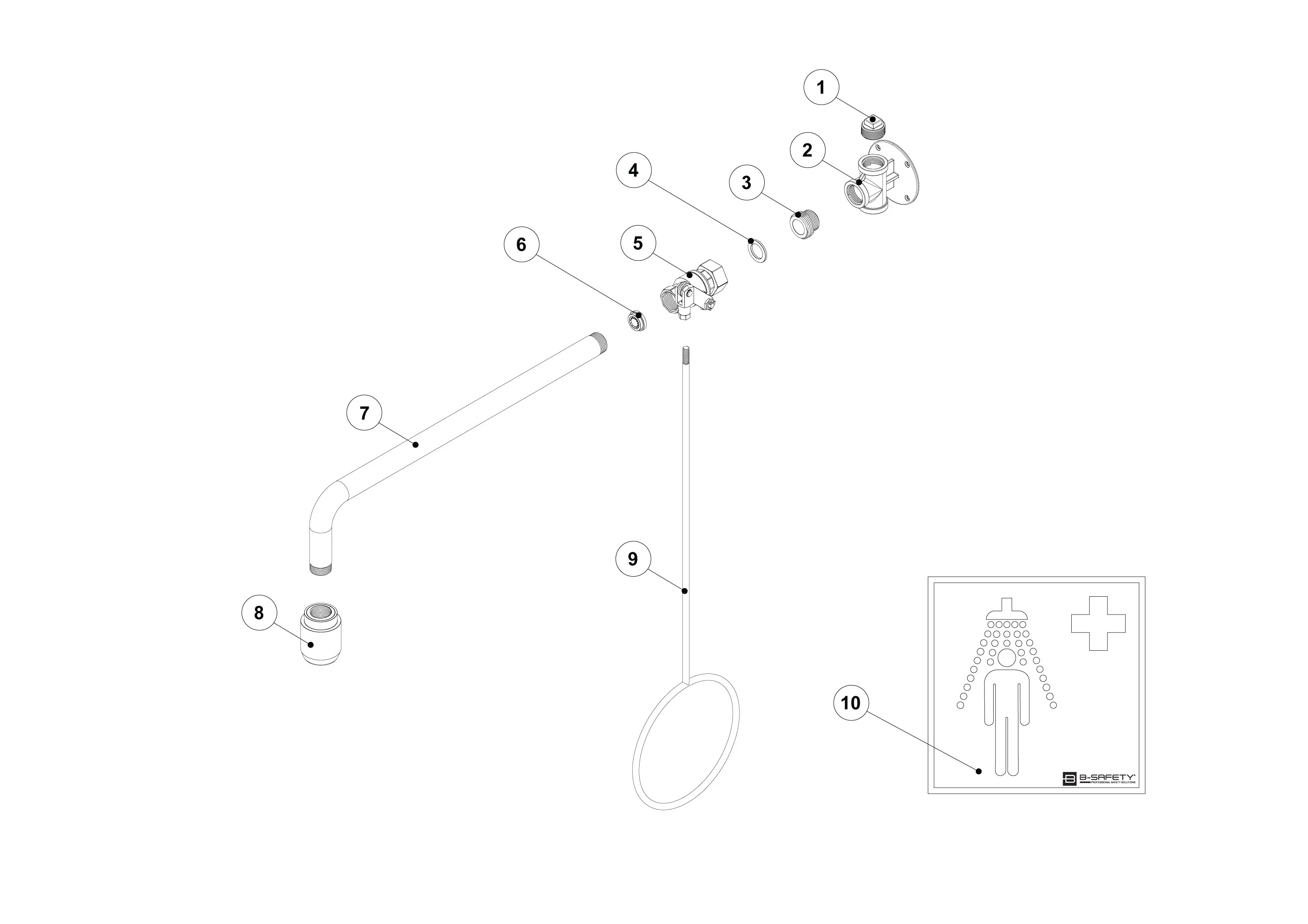

/ 04 Explosionszeichnung für die Ersatzteilbestellung

Als Teil der technischen Dokumentation entsteht eine Explosionszeichnung, über die Kunden Ersatzteile eindeutig identifizieren und bestellen können.

Ein fester Bestandteil der Dokumentation ist die Explosionszeichnung. Aus demselben Master-Modell werden die Bauteile entlang ihrer realen Montageachsen auseinandergezogen, sodass der komplette Aufbau des Produkts auf einen Blick lesbar wird. Jede Komponente ist eindeutig zugeordnet und lässt sich einer Positionsnummer zuweisen.

Damit wird die Explosionszeichnung zum praktischen Werkzeug im Service-Alltag: Kunden und Techniker identifizieren einzelne Teile zweifelsfrei und bestellen Ersatzteile ohne Rückfragen. Geliefert wird die Explosionsdarstellung als PDF und JPG – passend für Wartungsunterlagen, Ersatzteilkataloge und die direkte Kommunikation mit dem Kunden. Weil sie aus derselben Datenbasis stammt wie Renderings und Zeichnungen, bleibt sie jederzeit deckungsgleich mit der übrigen Dokumentation.

Explosionszeichnung im Einsatz:

• Auseinandergezogene Darstellung entlang der Montageachsen
• Eindeutige Zuordnung der Bauteile für die Ersatzteilbestellung
• Lieferung als PDF & JPG für Kataloge und Service-Unterlagen
• Konsistent mit Renderings, Zeichnungen und Datenblättern

/ 06 Einsatzbereiche

• Technische Produktdokumentation für Industrie & Sicherheitstechnik
• Datenblätter, Produktkataloge & technische Unterlagen
• Maßzeichnungen für Behörden, Prüfstellen & Kunden
• Explosionszeichnungen & Ersatzteilkataloge
• CAD-Bereitstellung (STEP, DWG) für Planer, Architekten & Fachpartner
