Technische Visualisierung

3D-Visualisierung von Roboter-Kalibriersystemen für die Fertigungsindustrie

Professionelle 3D-Produktvisualisierung von Roboter-Kalibriersystemen für Wiest AG. Präzise Modellierung nach Fotos ohne CAD-Daten. Blender, Cycles Render.

#Mesh-Modellierung #Fotorealistisches Rendering #Cycles Render #Modellierung ohne CAD-Daten #Produktvisualisierung #Technische Visualisierung #Industrievisualisierung

Roboter-Kalibriersysteme – Technische Produktvisualisierung

— Technische Visualisierung — HQ 3D

Für Wiest AG haben wir hochpräzise Kalibriersysteme für Industrieroboter in 3D visualisiert. Diese Geräte ermöglichen die Justierung und Kalibrierung von Robotern direkt im laufenden Produktionsbetrieb – ohne Stillstandzeiten am Fließband. Die Besonderheit: Es lagen keine CAD-Daten vor. Das komplette 3D-Modell wurde ausschließlich auf Basis von Referenzfotos und technischen Maßangaben in Blender erstellt. Das Ergebnis sind fotorealistische Renderings, die jedes Detail der Präzisionsgeräte perfekt darstellen.

Projektdetails

Software & Tools

3D Software Modellierung

Blender

Rendering Engine

Cycles Render

Technische Daten

Auflösung Ausgabegröße

4K — 3840 × 2160 px

Druckformat

TIFF 16bit, 300 dpi

Webformat

PNG, 72 dpi

Perspektiven Anzahl Ansichten

Beleuchtung

Studio-Setup, HDRI

Projektdetails

Kunde

Wiest AG

Produktbereich

Roboter-Kalibriersysteme

Datengrundlage

Fotos & Maße (kein CAD)

Jahr

2017

Dateiformate Lieferung

TIFF, PNG, JPG

/ 01 Aufgabe & Herausforderung

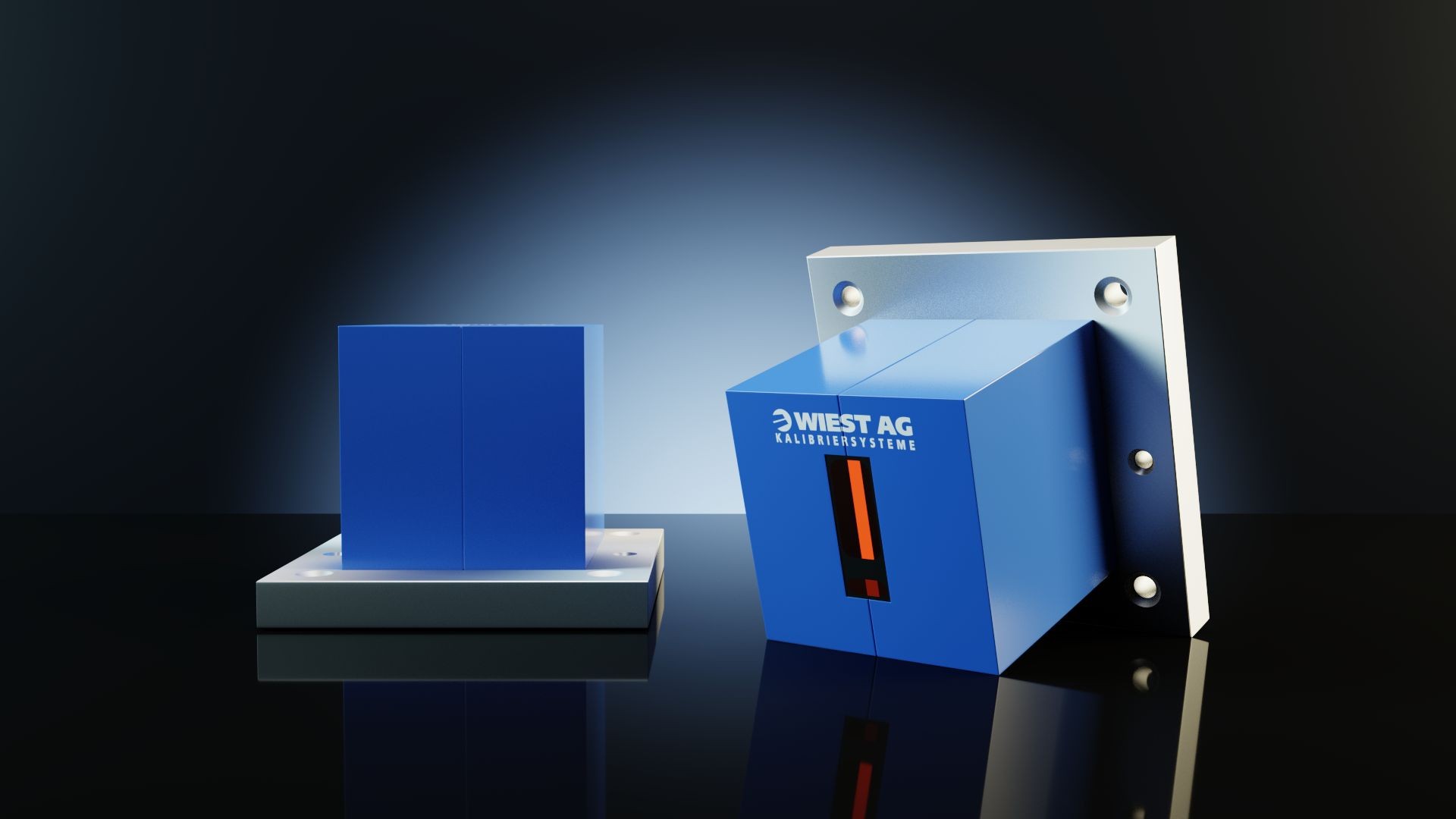

Wiest AG entwickelt präzise Kalibriersysteme für Industrieroboter, die direkt im laufenden Produktionsbetrieb eingesetzt werden. Die Herausforderung: Hochwertige Produktvisualisierungen erstellen – komplett ohne vorhandene CAD-Daten. Nur Referenzfotos und technische Maßangaben standen zur Verfügung.

/ 02 Umsetzung & Workflow

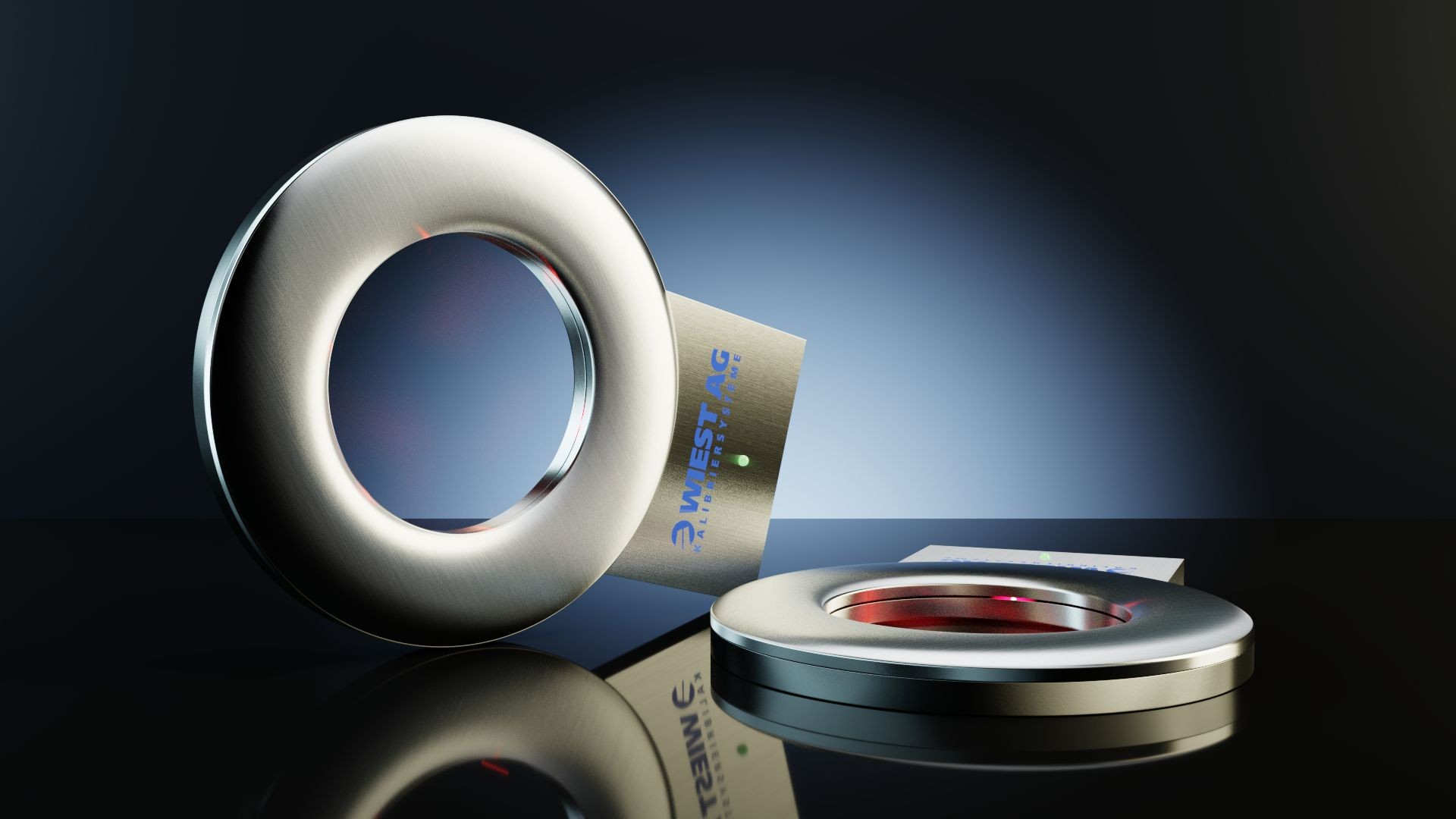

Basierend auf Fotos und Maßangaben wurde jedes Kalibriersystem von Grund auf in Blender modelliert. Besonderes Augenmerk lag auf der präzisen Geometrie und den charakteristischen Materialien – von eloxiertem Aluminium über Kunststoffgehäuse bis zu den optischen Sensorelementen. Mit Cycles Render entstanden fotorealistische Produktrenderings in Studio-Qualität.

/ 03 Ergebnis & Lieferung

Die finalen Produktvisualisierungen zeigen die Kalibriersysteme in verschiedenen Ansichten und Konfigurationen. Hochauflösende 4K-Renderings wurden in den Formaten TIFF, PNG und JPG geliefert – einsatzbereit für Produktkataloge, Website und Messepräsentationen.

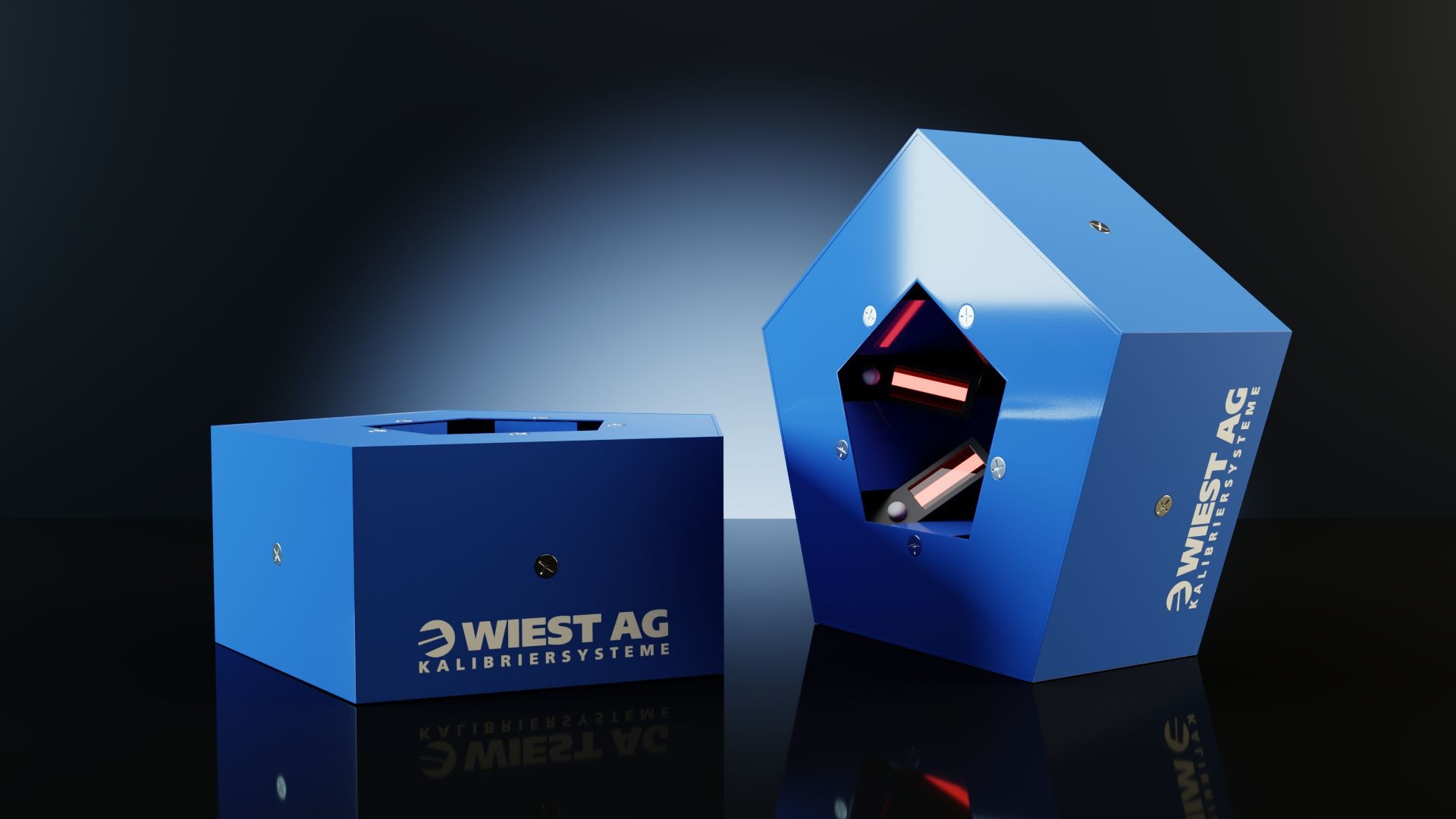

/ 04 Einsatzbereiche

Produktkataloge & technische Dokumentation
Website & Online-Marketing
Messepräsentationen & Vertriebsunterlagen
B2B-Kommunikation
